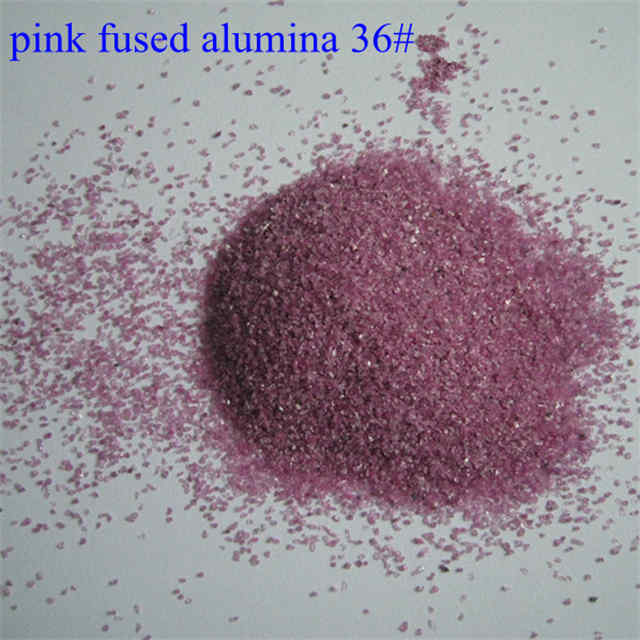

Alumina fundida rosa A98
A alumina fundida rosa é alumina Bayer, fundida eletricamente a alta temperatura, com a adição da quantidade adequada de crómio oxidado. A sua cor rosa confere-lhe uma dureza próxima da da alumina comum, porém com uma tenacidade superior. As ferramentas abrasivas fabricadas com este material apresentam uma excelente durabilidade e elevada limpeza de processo, sendo adequadas para a retificação de precisão de instrumentos de medição, eixos principais de tornos, peças de instrumentos e equipamentos, roscas em peças e amostras, entre outros.
PROPRIEDADES FÍSICAS
| Minerais básicos | α-Al2O3 |
| Tamanho do cristal em μm | 600-2000 |
| Densidade real g/cm³ | ≥3,90 |
| Densidade aparente g/cm³ | 1,40-1,91 |
ANÁLISE QUÍMICA TÍPICA [%]
| Baixo teor de crómio | Cromo médio | Alto teor de crómio | ||||||
| Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
| ≥98,50 | 0,20-0,45 | ≤0,50 | ≥98,20 | 0,45-1,00 | ≤0,55 | ≥97,40 | 1,00-2,00 | ≤0,55 |
1. Utilizado em refractários, fundição, pintura, etc.
Tamanhos: 0-1 mm, 1-3 mm, 3-5 mm, 5-8 mm
2. Utilizado em abrasivos, jato de areia, retificação, cerâmica, remoção de ferrugem, tratamento de superfícies, revestimento de pavimentos, camada resistente à abrasão, etc.
DISTRIBUIÇÃO DO TAMANHO DAS PARTÍCULAS
| F8 | +4000um | 0 | +2800um | ≤20% | +2360um | ≥45% | +2360+2000um | ≥70% | -1700um | ≤3% |
| F10 | +3350um | 0 | +2360um | ≤20% | +2000um | ≥45% | +2000+1700um | ≥70% | -1400µm | ≤3% |
| F12 | +2800um | 0 | +2000um | ≤20% | +1700um | ≥45% | +1700+1400um | ≥70% | -1180um | ≤3% |
| F14 | +2360um | 0 | +1700um | ≤20% | +1400 µm | ≥45% | +1400+1180um | ≥70% | -1000um | ≤3% |
| F16 | +2000um | 0 | +1400 µm | ≤20% | +1180um | ≥45% | +1180+1000um | ≥70% | -850um | ≤3% |
| F20 | +1700um | 0 | +1180um | ≤20% | +1000um | ≥45% | +1000+850um | ≥70% | -710um | ≤3% |
| F22 | +1400 µm | 0 | +1000um | ≤20% | +850um | ≥45% | +850+710um | ≥70% | -600um | ≤3% |
| F24 | +1180um | 0 | +850um | ≤25% | +710um | ≥45% | +710+600um | ≥65% | -500um | ≤3% |
| F30 | +1000um | 0 | +710um | ≤25% | +600um | ≥45% | +600+500um | ≥65% | -425um | ≤3% |
| F36 | +850um | 0 | +600um | ≤25% | +500um | ≥45% | +500+425um | ≥65% | -355um | ≤3% |
| F46 | +600um | 0 | +425um | ≤30% | +355um | ≥40% | 355+300um | ≥65% | -250um | ≤3% |
| F54 | +500um | 0 | +355um | ≤30% | +300um | ≥40% | +300+250um | ≥65% | -212um | ≤3% |
| F60 | +425um | 0 | +300um | ≤30% | +250um | ≥40% | 250+212um | ≥65% | -180um | ≤3% |
| F70 | +355um | 0 | +250um | ≤25% | +212um | ≥40% | +212+180um | ≥65% | -150um | ≤3% |
| F80 | +300um | 0 | +212um | ≤25% | +180um | ≥40% | +180+150um | ≥65% | -125um | ≤3% |
| F90 | +250um | 0 | +180um | ≤20% | +150um | ≥40% | +150+125um | ≥65% | -106um | ≤3% |
| F100 | +212um | 0 | +150um | ≤20% | +125um | ≥40% | +125+106um | ≥65% | -75um | ≤3% |
| F120 | +180um | 0 | +125um | ≤20% | ≥40% | ≥40% | +106+90um | ≥65% | -63um | ≤3% |
| F150 | +150um | 0 | +106um | ≤15% | +75um | ≥40% | +75+63um | ≥65% | -45um | ≤3% |
| F180 | +125um | 0 | +90um | ≤15% | +75um | * | +75+63um | ≥40% | -53um | * |
| F220 | +106um | 0 | +75um | ≤15% | +63um | * | +63+53um | ≥40% | -45um | * |
Principalmente aplicações
-Diversos mós, mós vitrificadas e abrasivos revestidos
-Abrasivo para jato de areia a seco e húmido
-Jateamento fino
-Refratários e Revestimentos de Fornos
-Vidro e Cerâmica: Marcação decorativa, foscagem e marcação de linhas
-Metais: Remoção de depósitos duros/revestimento/tinta/incrustação/ferrugem/soldadura/flexibilidade/
-Fundidos e Forjados
-Lapidação e Polimento/Lapidação/Óptica
-Geração de energia nuclear
-Indústrias de petróleo e gás
-Plásticos e Compósitos: Preparação para pintura ou metalização por pulverização
